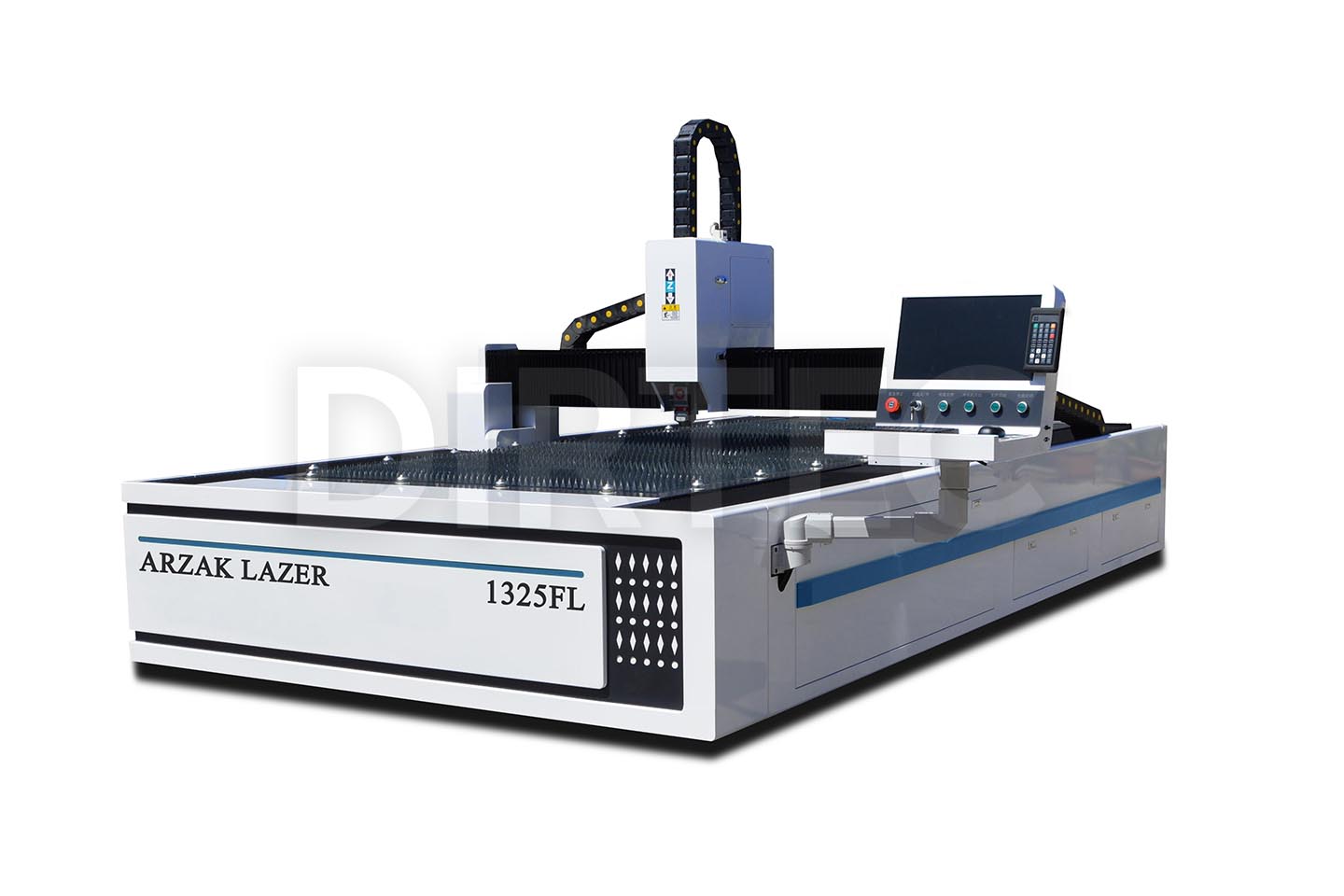

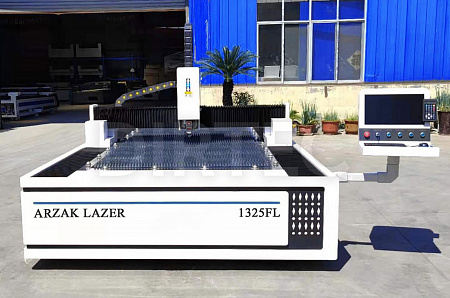

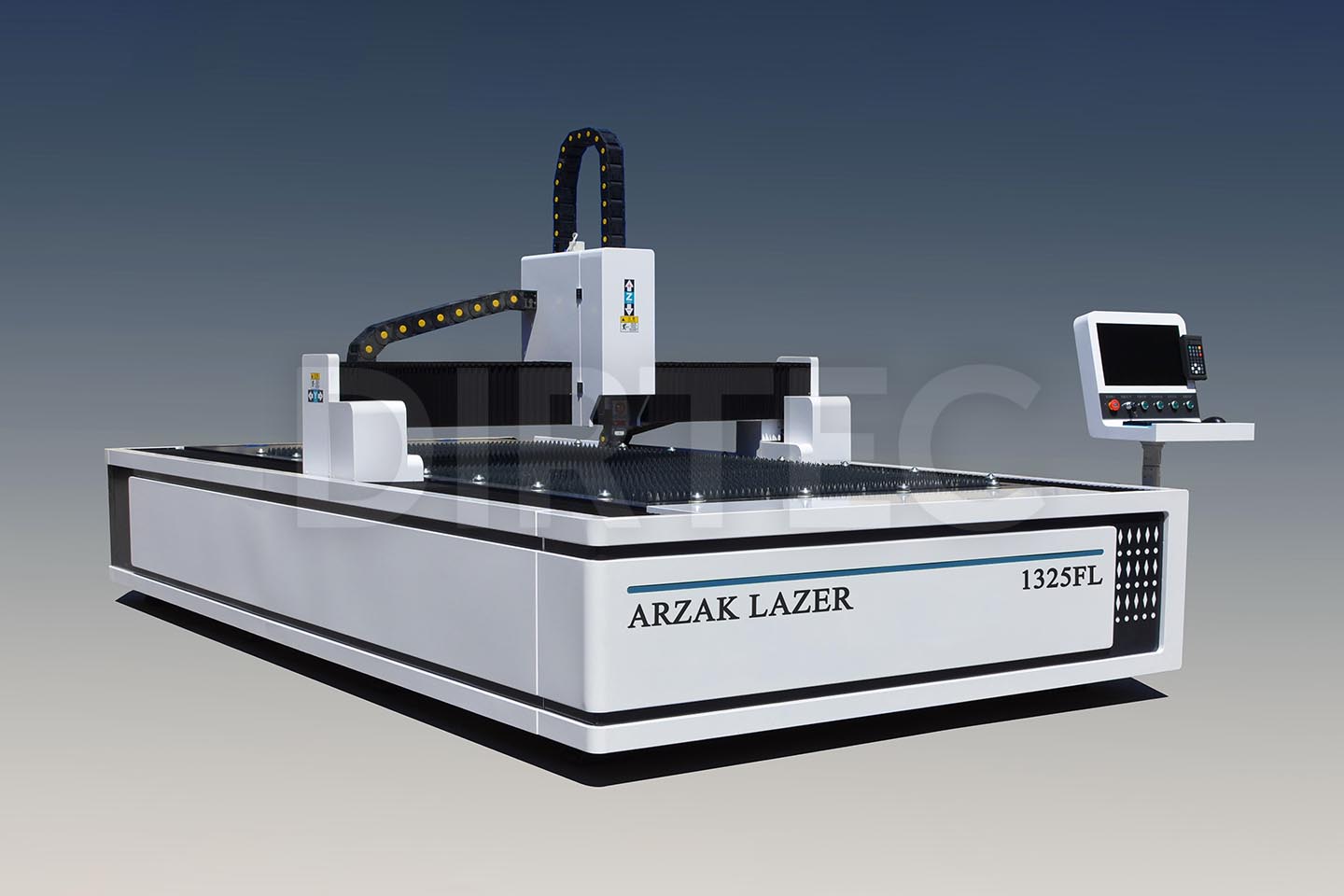

Оптоволоконный лазерный станок ARZAK 1325FL (1кВт)

Особенности и преимущества станка ARZAK 1325FL (1 кВт)

1. Одним из основных преимуществ станка ARZAK 1325FL является жесткая станина, она сварена из толстостенных профильных труб с дополнительным усилением посадочных мест под направляющие и косые зубчатые рейки (КЗР). Станина после сварочных работ подвергается снятию остаточных напряжений вибрационным методом. Посадочные места под  направляющие и КЗР обрабатываются на портальном обрабатывающем центре за один постанов. Станина характеризуется большим весом, прочностью и надежностью.

2. Траверса портала изготовлена из авиационного алюминия совместно со стойками портала. Имеет легкий вес и высокую жесткость, что обеспечивает высокие динамические характеристики.

3.  Жесткий стальной конструктив станка в сочетании с использованием профильных рельсовых направляющих  SMG (Япония) типоразмера 25 мм даёт высокую жёсткость конструкции в целом, что позволяет максимально гасить вибрации при скоростной обработке, а также иметь высокую точность перемещения по осям.

4. Направляющие производства SMG отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума.

5. Передача по осям X и Y осуществляется высокоточной косозубой рейкой YYC (Тайвань). Данный способ передачи вращения, совместно с применением высокоточных планетарных редукторов SHIMPO (Япония), позволяет добиться:  точности и синхронности передачи вращения (движения), высокой надёжности при работе на больших скоростях, отсутствия проскальзывания (люфтов), низкой инерционности при передаче разнонаправленного движения, низкого уровня вибраций во время прерывистых нагрузок, высокого КПД, постоянства и высокого значения передаточного числа.

6. По всем осям станок оснащен сервоприводами известного тайваньского брэнда Delta. Сервоприводы, наряду с наличием полноценной обратной связи с системой ЧПУ станка, позволяют добиться высокой динамики станка (ускорение до 7800 мм/сек2, скорость до 1300мм/сек), высокой точности позиционирования, и согласования осей движения. Долговечны, стабильны, имеют постоянный момент практически во всем рабочем диапазоне скоростей.

7. Режущая голова AU3Tech с автомати ческой фокусировкой позволяет обрабатывать листовой металл имеющий кривизну. В режущей голове реализована система двухконтурного водяного охлаждения, что, в сочетании с промышленным фреоновым чилером, позволяет максимально увеличить срок службы расходных материалов (линзы) и добиться максимально качественного реза.

8. В качестве источника излучения в станке используются резонаторы признанных лидеров в области лазерной резки –Raycus/MaxPhotonics.  Излучатель мощностью 1000 Вт, позволяет раскраивать с высоким качеством: углеродистую сталь до 10 мм, нержавеющую сталь до 5 мм, алюминиевые сплавы до 3 мм, медь до 3 мм.  Не требует регулярного обслуживания и расходных материалов, при этом отличается высокой эффективностью и долговечностью (до 100000 часов).

9. Русскоязычная система управления станком AU3Laser и программный комплекс для подготовки обработки SC1000 представляет собой программное обеспечение системы ЧПУ для лазерной резки, которое включает в себя подготовку векторов и их редактирование, управление процессом резки,  мониторинг системы, мониторинг и отладку компонентов и так далее.

10. Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания продуктов горения. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

11. Все кабели уложены в гибкие кабельканалы. Все кабели станка как силовые, так и сигнальные экранированы и имеют наивысший класс гибкости и предназначены для использования в станках с ЧПУ.
