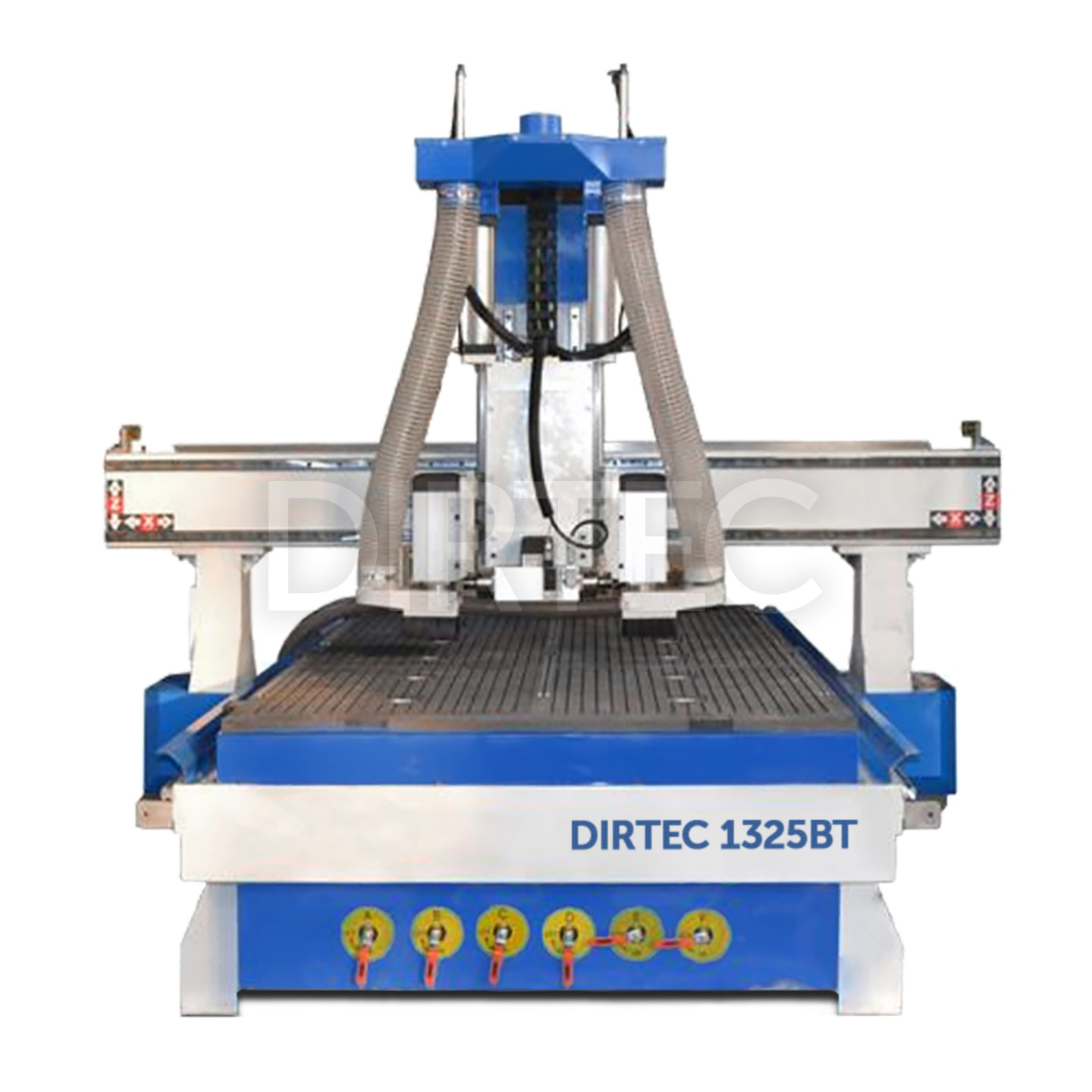

        Фрезерный станок с ЧПУ DIRTEC 1325BT

        • Фрезерный станок с ЧПУ DIRTEC 1325BT
        • Фрезерный станок с ЧПУ DIRTEC 1325BT
        Поделиться
        • Фрезерный станок с ЧПУ DIRTEC 1325BT
        • Фрезерный станок с ЧПУ DIRTEC 1325BT

        Фрезерный станок с ЧПУ DIRTEC 1325BT

        1 891 200
        Под заказ
        Заказать товар
        Получить кп
        Задать вопрос
        В лизинг
        В кредит
        сравнить В рассрочку
        Узнать о снижении цены
        Предпродажная подготовка
        Полные рабочие тесты станка
        Пуско-наладочные работы
        Монтаж, запуск, обучение
        Гарантия
        до 24 месяцев
        Серия Индустриальная
        Тип станка: С подвижным порталом многошпиндельный: 2 вертикальных шпинделя+ горизонтальный с двумя цангами (эмуляция автосмены)
        Зона обработки в плоскости X,Y,Z, мм: 1300х2500х300
        Клиренс портала, мм: 300
        Тип рамы Усиленная, сварная толстостенная труба
        Тип рабочего стола Гибридный (вакуумный прижим + алюминиевые Т-пазы)+вакуумные присоски для торцевой обработки
        Количество (шт.) и управление вакуумными зонами 6, механическое
        Наличие вакуумных присосок для торцевой обработки 4 шт.
        Стойки портала: усиленные, литые, чугун,  коробчатые замкнутого типа
        Материал траверсы портала: толстостенная стальная труба (длина траверсы портала увеличена для обработки торцевым шпинделем)
        Тип направляющих XYZ Профильные/ профильные/ профильные
        Сечение направляющих Х/Y, мм 25
        Производитель направляющих Hiwin (Тайвань)
        Тип передачи XY Зубчатая рейка
        Тип рейки оси XY Коcозубая
        ШВП, ось Z, диаметр/шаг 25/5
        Производитель ШВП Тайвань
        Редуктор XY: планетарные
        Тип двигателя XYZ серво
        Производитель двигателя XYZ Leadshine
        Тормоз двигателя оси Z Установлен
        Вспомогательная пневмосистема подъема оси Z Установлена
        Тип драйвера XYZ  серво
        Производитель драйвера XYZ Leadshine
        Максимальная скорость холостого перемещения, мм/мин 45000
        Максимальная рабочая скорость, мм/мин 30000
        Дискретность мм/шаг 0,005
        Точность позиционирования мм до ±0,03
        Повторяемость, мм до ±0,03
        Система смены инструмента: Эмуляция автосмены за счет попеременной работы шпинделей
        Количество шпинделей, шт.: 3 (2 шпинделя для горизонтальной обработки, 1 шпиндель для торцевой обработки, двухсторонний)
        Мощность шпинделя, кВт 3,5 кВт, 3,5кВт, 3,5кВт
        Охлаждение шпинделя воздушное
        Частота вращения шпинделя 0-18000
        Тип цанги ER-25 (до 16 мм)
        Производитель шпинделя: HQD
        Мощность инвертора, кВт 4 кВт-3 шт.
        Производитель инвертора Rituo
        Система управления Syntec FC60CA
        Формат данных G-код
        Поддерживаемое программное обеспечение ArtCam, AlphaCam, Aspair, SolidCam, PowerMill...
        Система защиты кнопки STOP (2 на портале, 1 на шкафу управления)
        Размещение управляющей электроники: отдельный шкаф
        Концевые датчики XYZ: Индуктивные, OMRON (Япония)
        Оснащение датчиком длины инструмента оснащен
        Система смазки Автоматическая
        Насадка на шпиндель для подключения аспирационной установки, шт. 2
        Регулировочные опоры в комплекте
        Напряжение, В 380
        Потребляемая мощность 14 кВт
        Габариты, мм 3200x2100x1800
        Масса нетто, кг 1600
        Гарантия 12  месяцев
        Производитель DIRTEC
        Смотреть все характеристики
        Серия Индустриальная
        Тип станка: С подвижным порталом многошпиндельный: 2 вертикальных шпинделя+ горизонтальный с двумя цангами (эмуляция автосмены)
        Зона обработки в плоскости X,Y,Z, мм: 1300х2500х300
        Клиренс портала, мм: 300
        Тип рамы Усиленная, сварная толстостенная труба
        Тип рабочего стола Гибридный (вакуумный прижим + алюминиевые Т-пазы)+вакуумные присоски для торцевой обработки
        Количество (шт.) и управление вакуумными зонами 6, механическое
        Наличие вакуумных присосок для торцевой обработки 4 шт.
        Стойки портала: усиленные, литые, чугун,  коробчатые замкнутого типа
        Материал траверсы портала: толстостенная стальная труба (длина траверсы портала увеличена для обработки торцевым шпинделем)
        Тип направляющих XYZ Профильные/ профильные/ профильные
        Сечение направляющих Х/Y, мм 25
        Производитель направляющих Hiwin (Тайвань)
        Тип передачи XY Зубчатая рейка
        Тип рейки оси XY Коcозубая
        ШВП, ось Z, диаметр/шаг 25/5
        Производитель ШВП Тайвань
        Редуктор XY: планетарные
        Тип двигателя XYZ серво
        Производитель двигателя XYZ Leadshine
        Тормоз двигателя оси Z Установлен
        Вспомогательная пневмосистема подъема оси Z Установлена
        Тип драйвера XYZ  серво
        Производитель драйвера XYZ Leadshine
        Максимальная скорость холостого перемещения, мм/мин 45000
        Максимальная рабочая скорость, мм/мин 30000
        Дискретность мм/шаг 0,005
        Точность позиционирования мм до ±0,03
        Повторяемость, мм до ±0,03
        Система смены инструмента: Эмуляция автосмены за счет попеременной работы шпинделей
        Количество шпинделей, шт.: 3 (2 шпинделя для горизонтальной обработки, 1 шпиндель для торцевой обработки, двухсторонний)
        Мощность шпинделя, кВт 3,5 кВт, 3,5кВт, 3,5кВт
        Охлаждение шпинделя воздушное
        Частота вращения шпинделя 0-18000
        Тип цанги ER-25 (до 16 мм)
        Производитель шпинделя: HQD
        Мощность инвертора, кВт 4 кВт-3 шт.
        Производитель инвертора Rituo
        Система управления Syntec FC60CA
        Формат данных G-код
        Поддерживаемое программное обеспечение ArtCam, AlphaCam, Aspair, SolidCam, PowerMill...
        Система защиты кнопки STOP (2 на портале, 1 на шкафу управления)
        Размещение управляющей электроники: отдельный шкаф
        Концевые датчики XYZ: Индуктивные, OMRON (Япония)
        Оснащение датчиком длины инструмента оснащен
        Система смазки Автоматическая
        Насадка на шпиндель для подключения аспирационной установки, шт. 2
        Регулировочные опоры в комплекте
        Напряжение, В 380
        Потребляемая мощность 14 кВт
        Габариты, мм 3200x2100x1800
        Масса нетто, кг 1600
        Гарантия 18 месяцев
        Производитель DIRTEC
        Смотреть все характеристики
        Сервис полного цикла
        Регулярная модернизация
        Гарантия от 12 до 24 мес.
        Демозал
        Склад запчастей
        • Характеристики
        • Краткое описание
        • Отличительные особенности
        • Варианты комплектации
        • Рассчитать доставку
        Характеристики
        Серия Индустриальная
        Тип станка: С подвижным порталом многошпиндельный: 2 вертикальных шпинделя+ горизонтальный с двумя цангами (эмуляция автосмены)
        Зона обработки в плоскости X,Y,Z, мм: 1300х2500х300
        Клиренс портала, мм: 300
        Тип рамы Усиленная, сварная толстостенная труба

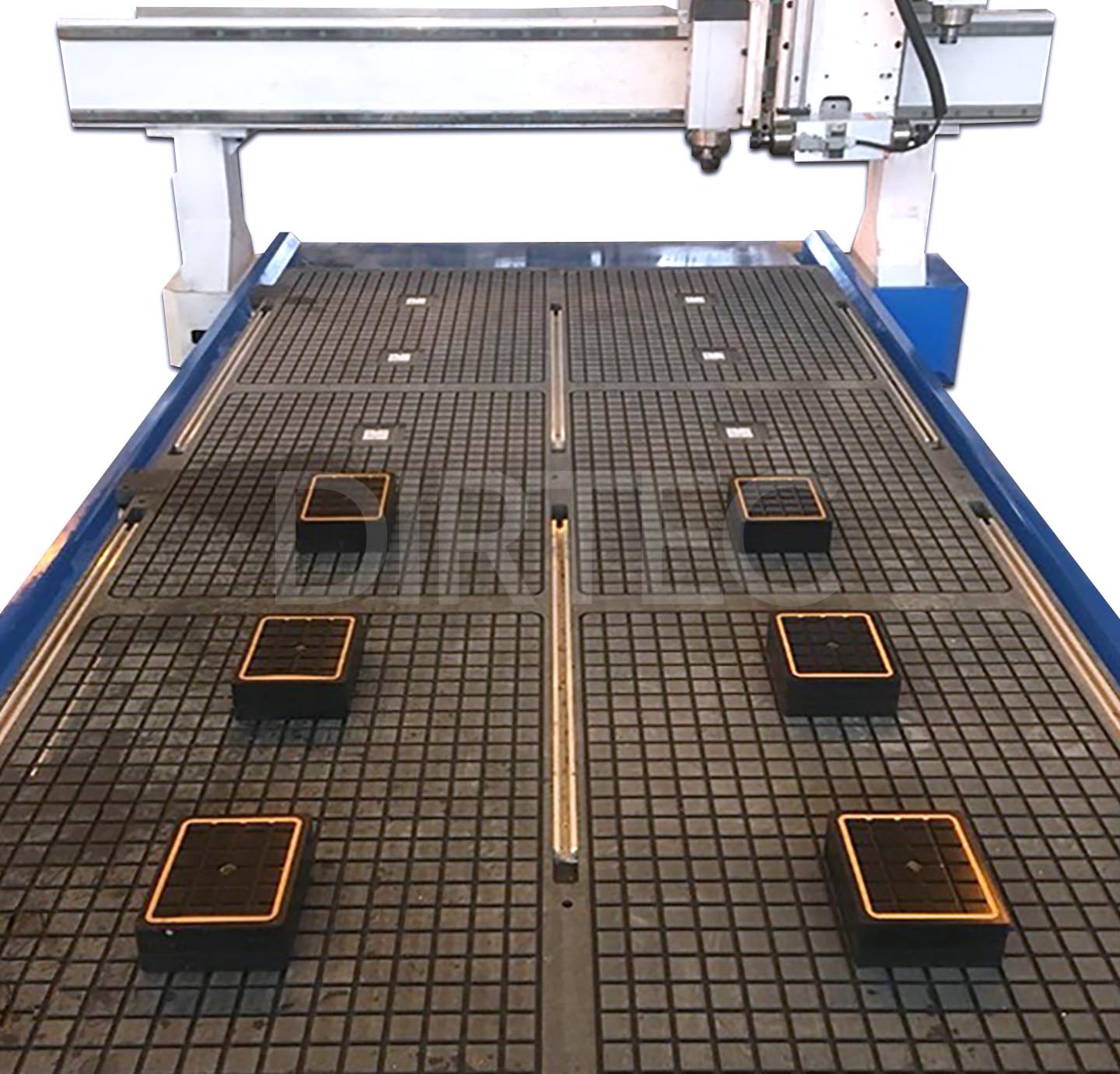

        Тип рабочего стола Гибридный (вакуумный прижим + алюминиевые Т-пазы)+вакуумные присоски для торцевой обработки
        Количество (шт.) и управление вакуумными зонами 6, механическое
        Наличие вакуумных присосок для торцевой обработки 4 шт.
        Стойки портала: усиленные, литые, чугун,  коробчатые замкнутого типа
        Материал траверсы портала: толстостенная стальная труба (длина траверсы портала увеличена для обработки торцевым шпинделем)
        Тип направляющих XYZ Профильные/ профильные/ профильные
        Сечение направляющих Х/Y, мм 25
        Производитель направляющих Hiwin (Тайвань)
        Тип передачи XY Зубчатая рейка
        Тип рейки оси XY Коcозубая
        ШВП, ось Z, диаметр/шаг 25/5
        Производитель ШВП Тайвань
        Редуктор XY: планетарные
        Тип двигателя XYZ серво
        Производитель двигателя XYZ Leadshine
        Тормоз двигателя оси Z Установлен
        Вспомогательная пневмосистема подъема оси Z Установлена
        Тип драйвера XYZ  серво
        Производитель драйвера XYZ Leadshine
        Максимальная скорость холостого перемещения, мм/мин 45000
        Максимальная рабочая скорость, мм/мин 30000
        Дискретность мм/шаг 0,005
        Точность позиционирования мм до ±0,03
        Повторяемость, мм до ±0,03
        Система смены инструмента: Эмуляция автосмены за счет попеременной работы шпинделей
        Количество шпинделей, шт.: 3 (2 шпинделя для горизонтальной обработки, 1 шпиндель для торцевой обработки, двухсторонний)
        Мощность шпинделя, кВт 3,5 кВт, 3,5кВт, 3,5кВт
        Охлаждение шпинделя воздушное
        Частота вращения шпинделя 0-18000
        Тип цанги ER-25 (до 16 мм)
        Производитель шпинделя: HQD
        Мощность инвертора, кВт 4 кВт-3 шт.
        Производитель инвертора Rituo
        Система управления Syntec FC60CA
        Формат данных G-код
        Поддерживаемое программное обеспечение ArtCam, AlphaCam, Aspair, SolidCam, PowerMill...
        Система защиты кнопки STOP (2 на портале, 1 на шкафу управления)
        Размещение управляющей электроники: отдельный шкаф
        Концевые датчики XYZ: Индуктивные, OMRON (Япония)
        Оснащение датчиком длины инструмента оснащен
        Система смазки Автоматическая
        Насадка на шпиндель для подключения аспирационной установки, шт. 2
        Регулировочные опоры в комплекте
        Напряжение, В 380
        Потребляемая мощность 14 кВт
        Габариты, мм 3200x2100x1800
        Масса нетто, кг 1600
        Гарантия 18 месяцев
        Производитель DIRTEC
        Специфика: Попеременная работа разнонаправленных шпинделей обеспечивает как вертикальное, так и горизонтальное фрезерование
        Рабочее поле: 1300х2500х300 мм
        Шпиндели: Верт. – 2х3,5 кВт; горизонт. двухсторонний – 1х3,5 кВт, воздушное
        Преимущества: направляющие 25 мм серводвигатели, планетарные редукторы, Syntec FC60CA (Тайвань), стол гибридный (подготовка под вакуум + Т-пазы), автоматическая смазка, гарантия 18 мес.
        Отличительные особенности

        Особенности и преимущества станка DIRTEC 1325BT

        1.  Станок представляет комплексное решение для производства изделий обрабатываемых как в горизонтальной (торцевая обработка), так и вертикальной  плоскостях (двери, панели). За счет установки на станке группы шпинделей, автоматически переключаемых в процессе обработки, достигается высокая скорость работы и отпадает необходимость перепозиционирования заготовки.

        2. Одним из основных преимуществ данного станка является очень высокая жесткость конструкции станины. Станина изготовлена из толстостенной профильной стальной трубы. Опоры цельнометаллические трапециевидные. Станина проходит обязательный обжиг.  Данные конструктивные особенности позволяют достичь высокой жесткости,  следовательно, дают возможность вести скоростную и силовую обработку материалов с высокой точностью.

         3. Траверса и стойки портала станка изготовлены из стального профиля.  Такая конструкция позволяет максимально эффективно гасить возникающие вибрации. Клиренс портала 300 мм, позволяет устанавливать оснастку для крепления заготовки при торцевой обработке.

        3. Станок по всем осям оснащен профильными линейными направляющими HIWIN. Сечение направляющих 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 28,2 кН (килоньютонов). Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

        4. Передача по осям XY станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, значительно увеличивая скорость холостого перемещения. Ось Z оснащена шарико-винтовой парой  диаметром  25 мм и шагом винта – 5 мм.

         5. Станок оснащен  тремя шпинделями, автоматически перемещаемыми в зону обработки за счет пневмоцилиндров. Выбор необходимого шпинделя происходит программно (по команде смены инструмента из управляющей программы), что позволяет полноценно и корректно просчитать обработку модели в CAM программе. Два шпинделя установлены вертикально и позволяют эмулировать автосмену инструмента. Третий- горизонтальный позволяет установить два инструмента (для обработки с разных сторон заготовки).  В станке используются шпиндели воздушного охлаждения что является оптимальным решением с точки зрения эффективности и затрат для обработки большинства материалов. Данные шпиндели в сочетании с инверторами Rituo  делают работу этого узла надежной и беспроблемной.

         6. На станке используются сервоприводы Leadshine 0,75кВт. Гарантируют точность и динамику.

        -высокая точность обусловлена встроенным энкодером и системой ПИД регулирования.

        -высокая динамика достигается за счет постоянного крутящего момента на высоких оборотах вала и высоких показателей ускорения. Ускорение основной показатель производительности при ряде видов обработки на фрезерных станках с ЧПУ.

         7. На осях ХУ установлены планетарные редукторы, что повышает точность и плавность хода.

        8. Система управления станком специализированная промышленная стойка для управления многофункциональными центрами с ЧПУ — Syntec FC60CA.

        Стойки Syntec зарекомендовали себя своей надёжностью, функциональностью, гибкостью и удобством управления. Компания Syntec является одним из лидеров на рынке автономных систем управления многокоординатными обрабатывающими центрами.

        9. Блок управления расположен в шкафу управления. Размещение электроники в отдельном шкафу позволяет избежать непосредственного контакта электроники с вибрациями, при силовой обработке.

         10. Станок оснащен автоматической системой смазки.

          11. Датчик измерения и калибровки длины инструмента. Используется в станках с ЧПУ для переноса базовой точки на кромку фрезы, с учетом коррекции длины инструмента.

         12. Насадка-переходник (для каждого вертикального шпинделя) для  подключения воздуховода аспирационной установки входит в комплект поставки.

        13. Станок в базовой комплектации поставляется с вакуумным рабочим столом, а так же с присосками для закрепления заготовки при торцевой обработке.

        Варианты комплектации
        Частые вопросы
        Возможна покупка станка в лизинг или кредит?
        Возможна ли покупка станка в рассрочку или постоплата?
        Гарантийный срок?
        Как производится доставка оборудования?
        Пусконаладочные работы и обучение, их стоимость, срок выполнения?
        Перечень обрабатываемых материалов?
        Тех характеристики поставляемого оборудования, насосов, шпинделей, систем управления, точности, жесткости и преимущества перед конкурентами?
        Список клиентов работающих на подобном оборудовании в моем регионе?
        Отзывы клиентов?
        Наличие оборудования на складе?
        Срок поставки под заказ?
        Требования к помещению?
        Необходимое заземление и максимальное потребление в кВт?
        Предоставляем ли мы модели?
        Скидки и программы лояльности?
        Опции

        Для ориентировочного расчета стоимости доставки выбранного Вами оборудования Вы можете воспользоваться сервисами ниже:

        Расчет доставки ТК – усредненная стоимость доставки через массовые транспортные компании типа СДЭК, ПЭК, Деловые линии, Желдорэкспедиция и т. д. Формируется автоматизированной системой на основе публичных данных тарифов транспортных компаний.

        Прямой расчет от перевозчика – Вы можете запросить у нашего специалиста расчет доставки выбранного Вами оборудования напрямую через наших партнеров-перевозчиков, при этом доставку будет осуществляться одной машиной, без перегрузок на узловых складах. Стоимость может быть как дешевле, так и дороже варианта ТК, однако надежность выше.

        Расчёт доставки ТК Прямой расчет от перевозчика

        Пуско-наладочные работы и обучение

        Сервисный центр компании «ДИРТЕК» осуществляет постоянную поддержку, поставляемого нами оборудования с ЧПУ:

        • пуско-наладочные работы
        • обучение работе с системами управления и с сопутствующим программным обеспечением
        • запуск серийного производства продукции клиента на нашем оборудовании
        • консультации по техническим вопросам (как в гарантийный, так и в постгарантийный период)
        • по отдельному согласованию - разработку технологической оснастки и постановку технологического процесса
        • диагностику, гарантийный и постгарантийный ремонт оборудования.
        Заказать ПНР Заказать обучение

        Вас также могут заинтересовать:

        Лазерный станок с ЧПУ DIRTEC 1610
        Лазерный станок с ЧПУ DIRTEC 1610

        Под заказ
        566 300
        Подробнее
        сравнить
        Лазерный маркер с ЧПУ ARZAK 20FN-U (Raycus QS)
        Лазерный маркер с ЧПУ ARZAK 20FN-U (Raycus QS)

        Под заказ
        253 200
        Подробнее
        сравнить

        Характеристики

        Серия Индустриальная
        Тип станка: С подвижным порталом многошпиндельный: 2 вертикальных шпинделя+ горизонтальный с двумя цангами (эмуляция автосмены)
        Зона обработки в плоскости X,Y,Z, мм: 1300х2500х300
        Клиренс портала, мм: 300
        Тип рамы Усиленная, сварная толстостенная труба
        Тип рабочего стола Гибридный (вакуумный прижим + алюминиевые Т-пазы)+вакуумные присоски для торцевой обработки
        Количество (шт.) и управление вакуумными зонами 6, механическое
        Наличие вакуумных присосок для торцевой обработки 4 шт.
        Стойки портала: усиленные, литые, чугун,  коробчатые замкнутого типа
        Материал траверсы портала: толстостенная стальная труба (длина траверсы портала увеличена для обработки торцевым шпинделем)
        Тип направляющих XYZ Профильные/ профильные/ профильные
        Сечение направляющих Х/Y, мм 25
        Производитель направляющих Hiwin (Тайвань)
        Тип передачи XY Зубчатая рейка
        Тип рейки оси XY Коcозубая
        ШВП, ось Z, диаметр/шаг 25/5
        Производитель ШВП Тайвань
        Редуктор XY: планетарные
        Тип двигателя XYZ серво
        Производитель двигателя XYZ Leadshine
        Тормоз двигателя оси Z Установлен
        Вспомогательная пневмосистема подъема оси Z Установлена
        Тип драйвера XYZ  серво
        Производитель драйвера XYZ Leadshine
        Максимальная скорость холостого перемещения, мм/мин 45000
        Максимальная рабочая скорость, мм/мин 30000
        Дискретность мм/шаг 0,005
        Точность позиционирования мм до ±0,03
        Повторяемость, мм до ±0,03
        Система смены инструмента: Эмуляция автосмены за счет попеременной работы шпинделей
        Количество шпинделей, шт.: 3 (2 шпинделя для горизонтальной обработки, 1 шпиндель для торцевой обработки, двухсторонний)
        Мощность шпинделя, кВт 3,5 кВт, 3,5кВт, 3,5кВт
        Охлаждение шпинделя воздушное
        Частота вращения шпинделя 0-18000
        Тип цанги ER-25 (до 16 мм)
        Производитель шпинделя: HQD
        Мощность инвертора, кВт 4 кВт-3 шт.
        Производитель инвертора Rituo
        Система управления Syntec FC60CA
        Формат данных G-код
        Поддерживаемое программное обеспечение ArtCam, AlphaCam, Aspair, SolidCam, PowerMill...
        Система защиты кнопки STOP (2 на портале, 1 на шкафу управления)
        Размещение управляющей электроники: отдельный шкаф
        Концевые датчики XYZ: Индуктивные, OMRON (Япония)
        Оснащение датчиком длины инструмента оснащен
        Система смазки Автоматическая
        Насадка на шпиндель для подключения аспирационной установки, шт. 2
        Регулировочные опоры в комплекте
        Напряжение, В 380
        Потребляемая мощность 14 кВт
        Габариты, мм 3200x2100x1800
        Масса нетто, кг 1600
        Гарантия 18 месяцев
        Производитель DIRTEC

        Краткое описание

        Специфика: Попеременная работа разнонаправленных шпинделей обеспечивает как вертикальное, так и горизонтальное фрезерование
        Рабочее поле: 1300х2500х300 мм
        Шпиндели: Верт. – 2х3,5 кВт; горизонт. двухсторонний – 1х3,5 кВт, воздушное
        Преимущества: направляющие 25 мм серводвигатели, планетарные редукторы, Syntec FC60CA (Тайвань), стол гибридный (подготовка под вакуум + Т-пазы), автоматическая смазка, гарантия 18 мес.

        Отличительные особенности

        Особенности и преимущества станка DIRTEC 1325BT

        1.  Станок представляет комплексное решение для производства изделий обрабатываемых как в горизонтальной (торцевая обработка), так и вертикальной  плоскостях (двери, панели). За счет установки на станке группы шпинделей, автоматически переключаемых в процессе обработки, достигается высокая скорость работы и отпадает необходимость перепозиционирования заготовки.

        2. Одним из основных преимуществ данного станка является очень высокая жесткость конструкции станины. Станина изготовлена из толстостенной профильной стальной трубы. Опоры цельнометаллические трапециевидные. Станина проходит обязательный обжиг.  Данные конструктивные особенности позволяют достичь высокой жесткости,  следовательно, дают возможность вести скоростную и силовую обработку материалов с высокой точностью.

         3. Траверса и стойки портала станка изготовлены из стального профиля.  Такая конструкция позволяет максимально эффективно гасить возникающие вибрации. Клиренс портала 300 мм, позволяет устанавливать оснастку для крепления заготовки при торцевой обработке.

        3. Станок по всем осям оснащен профильными линейными направляющими HIWIN. Сечение направляющих 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 28,2 кН (килоньютонов). Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

        4. Передача по осям XY станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, значительно увеличивая скорость холостого перемещения. Ось Z оснащена шарико-винтовой парой  диаметром  25 мм и шагом винта – 5 мм.

         5. Станок оснащен  тремя шпинделями, автоматически перемещаемыми в зону обработки за счет пневмоцилиндров. Выбор необходимого шпинделя происходит программно (по команде смены инструмента из управляющей программы), что позволяет полноценно и корректно просчитать обработку модели в CAM программе. Два шпинделя установлены вертикально и позволяют эмулировать автосмену инструмента. Третий- горизонтальный позволяет установить два инструмента (для обработки с разных сторон заготовки).  В станке используются шпиндели воздушного охлаждения что является оптимальным решением с точки зрения эффективности и затрат для обработки большинства материалов. Данные шпиндели в сочетании с инверторами Rituo  делают работу этого узла надежной и беспроблемной.

         6. На станке используются сервоприводы Leadshine 0,75кВт. Гарантируют точность и динамику.

        -высокая точность обусловлена встроенным энкодером и системой ПИД регулирования.

        -высокая динамика достигается за счет постоянного крутящего момента на высоких оборотах вала и высоких показателей ускорения. Ускорение основной показатель производительности при ряде видов обработки на фрезерных станках с ЧПУ.

         7. На осях ХУ установлены планетарные редукторы, что повышает точность и плавность хода.

        8. Система управления станком специализированная промышленная стойка для управления многофункциональными центрами с ЧПУ — Syntec FC60CA.

        Стойки Syntec зарекомендовали себя своей надёжностью, функциональностью, гибкостью и удобством управления. Компания Syntec является одним из лидеров на рынке автономных систем управления многокоординатными обрабатывающими центрами.

        9. Блок управления расположен в шкафу управления. Размещение электроники в отдельном шкафу позволяет избежать непосредственного контакта электроники с вибрациями, при силовой обработке.

         10. Станок оснащен автоматической системой смазки.

          11. Датчик измерения и калибровки длины инструмента. Используется в станках с ЧПУ для переноса базовой точки на кромку фрезы, с учетом коррекции длины инструмента.

         12. Насадка-переходник (для каждого вертикального шпинделя) для  подключения воздуховода аспирационной установки входит в комплект поставки.

        13. Станок в базовой комплектации поставляется с вакуумным рабочим столом, а так же с присосками для закрепления заготовки при торцевой обработке.

        Варианты комплектации

        Назад к списку
        Мы в социальных сетях
        • Вконтакте
        • YouTube
        • Одноклассники
        Техническая информация
        Инструкции к станкам
        Требования к установке оборудования
        Статьи
        Термины и определения
        Оборудование
        Фрезерные станки с ЧПУ
        Фрезерные станки по металлу
        Лазерные станки с ЧПУ
        Плазменные станки с ЧПУ
        Акции и скидки
        Оборудование в наличии
        Аппараты лазерной сварки и очистки
        Комплектующие и доп.оборудование
        Компания
        О компании
        Новости
        Проекты
        Пресс-центр
        Контакты
        Техническая информация
        Подписка на рассылку
        8 800 550 40 81
        Заказать звонок
        stanki@dirtec.ru
        г. Воронеж, Московский проспект, 11В
        Версия для печати
        Политика конфиденциальности
        © 2025 DirTec Все права защищены.
