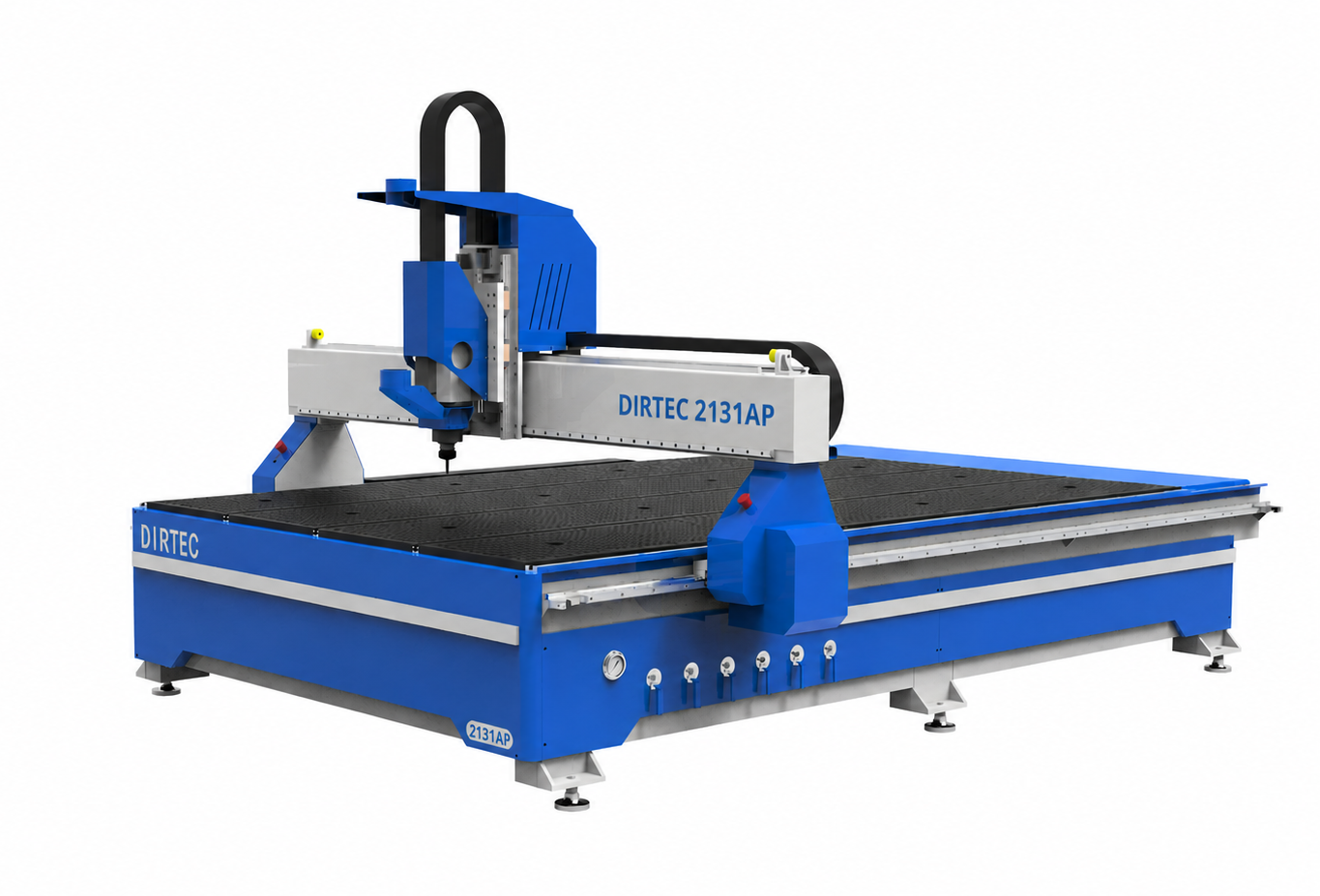

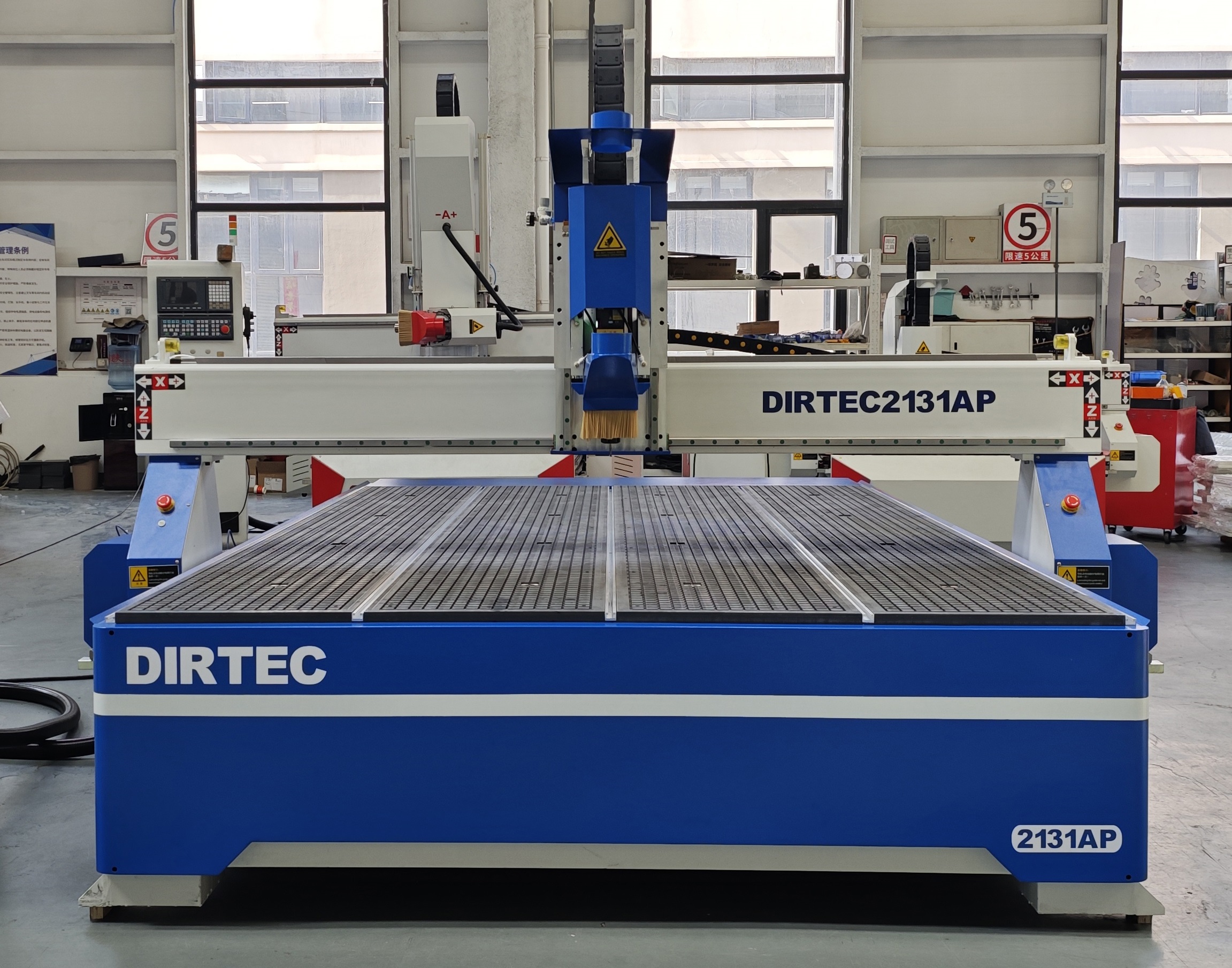

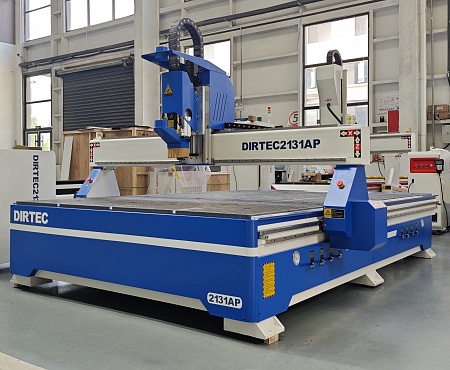

Фрезерный станок с ЧПУ DIRTEC 2131AP (Полуавтосмена)

Особенности и преимущества фрезерно-гравировального станка с ЧПУ DIRTEC 2131AP

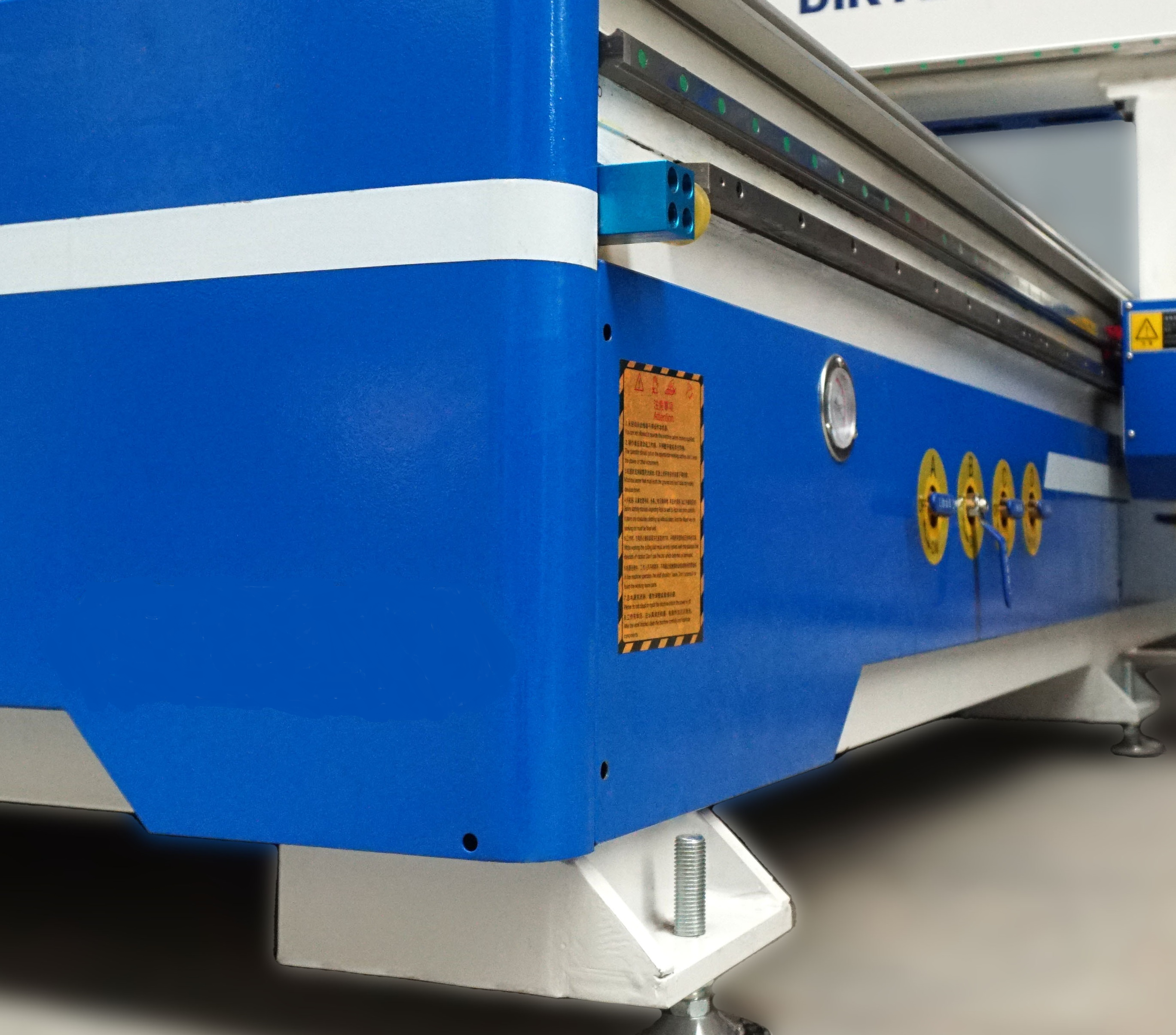

1)    Станина изготовлена из толстостенных профильных стальных труб. Толщина стенок труб – до 8 мм. Станина имеет усиленную верхнюю и нижнюю обвязки и состоит из рамы, имеющей помимо 2 продольных, 6 поперечных балок жесткости.  Вес станка – 1700 кг.
После сварочных работ станины проходят обязательный процесс снятия остаточных напряжений. Все посадочные поверхности под направляющие и КЗР отфрезерованы на обрабатывающем центре.
Направляющие оси Y расположены на станине вертикально, что позволяет производить разделку посадочных отверстий под направляющие и косую зубчатую рейку за один постанов на обрабатывающем центре. Что обеспечивает лучшую точность сборки станка.
       Направляющие оси X разнесены в разных плоскостях, что увеличивает жесткость осей Z и X.
       Данные конструктивные особенности позволяют достичь высокой жесткости и геометрической точности, а следовательно, дают возможность вести скоростную и силовую обработку материалов с высокой точностью.

2)      Траверса и стойки портала станка изготовлены из стального профиля - эффективно гасят вибрации.

3)      Клиренс портала 280 мм, что создает оптимальную жесткость при силовой обработке, а также дает возможность использовать оснастку и обрабатывать высокие заготовки.

4)      Станок по всем осям оснащён профильными линейными направляющими. Сечение направляющих 25 мм Hiwin (Тайвань). Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность. Что в сочетании с высокой жёсткостью станины и портала даёт не только высокую жёсткость самого станка, но также большой рабочий ресурс.

5)      Передача по осям X, Y осуществляется косозубой зубчатой рейкой. За счёт применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что даёт увеличение точности при работе станка. Косая рейка имеет также скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 60 м/мин. Винт шарико-винтовой передачи оси Z имеет шаг 5 мм и диаметр 25мм.

6)      На станке используются полноценные сервоприводы JMK. Гарантируют точность и динамику. Высокая точность обусловлена встроенным энкодером. Позволяет полностью ликвидировать пропуски шагов на двигателях. Высокая динамика достигается за счет постоянного крутящего момента на высоких оборотах вала и высоких показателей ускорения.

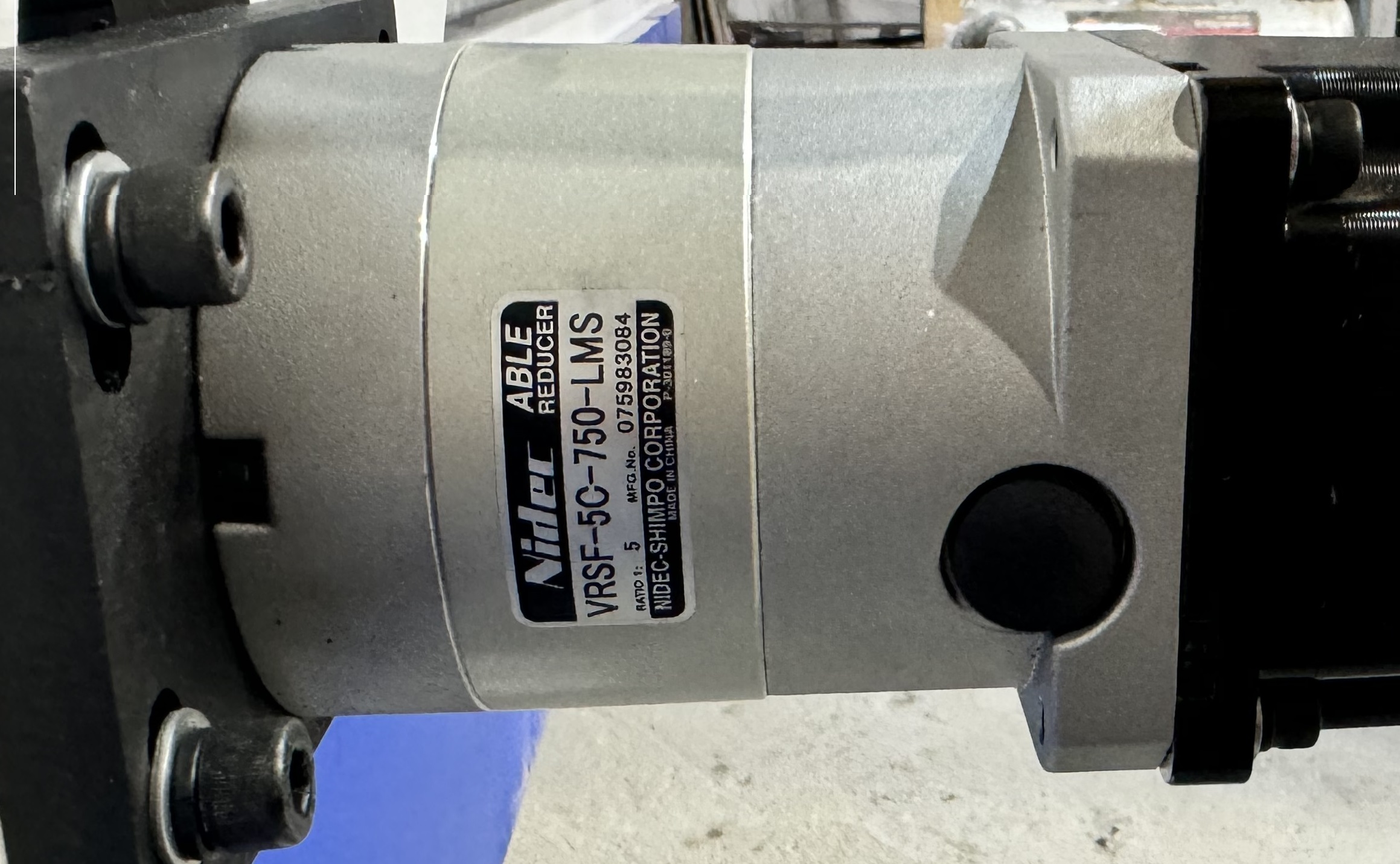

7)      На осях ХУ установлены планетарные редукторы SHIMPO (Япония), что повышает точность и плавность хода.

8)      Шпиндель мощностью 9 кВт воздушного охлаждения, с полуавтоматической сменой инструмента, делает возможным как силовую, так и скоростную обработку всех используемых материалов с максимальной эффективностью. Данные шпиндели являются одними из самых надежных в своем классе. Патрон формата ISO 30, цанга ER-32, максимальный посадочный диаметр инструмента 25 мм.   Инвертор 11 кВт Folinn (от ведущего  производителя Fuling) – лидер по надежности и функциональности.

9)      На станке установлена система управления станком – DSP-пульт M 130, от растущего бреда Digital Dream.  Данный пульт является полностью автономным контроллером для управления 3-осевым станком и зарекомендовал себя как надежный и беспроблемный контроллер ЧПУ.  Простота работы с пультом облегчает управление станком, а за счет русскоязычного интерфейса и возможностей визуализации УП, сокращается время на выполнение наладочных операций.

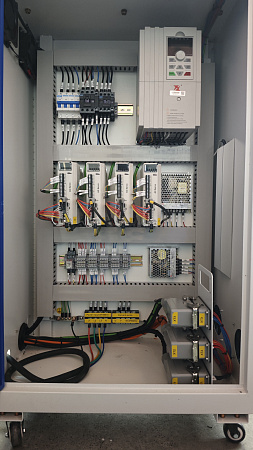

10)     Блок управления станком, расположен в шкафу управления. Размещение электроники в отдельном шкафу позволяет избежать непосредственного контакта электроники с вибрациями, при силовой обработке.

11)    Станок оснащен автоматической системой смазки. Обеспечивает смазку направляющих по всем осям. Подобная система смазки позволяет упростить ТО станка, повышает ресурс работы направляющих, экономит время оператора, оптимизирует расход смазочного материала, а также исключает человеческий фактор при обслуживании станка.
Система импульсной автоматической смазки, включающая специализированный масляный насос и дозирующие масло-распределители является стандартом  не только в профессиональных обрабатывающих центрах по дереву и пластику, но и в металлообрабатывающем сегменте.

12)    Станок оснащен гибридным рабочим столом (подготовка под вакуум + Т-пазы для механического крепления заготовок), Т-пазы расположены по всей длине вакуумного стола, что позволяет использовать рабочий стол не только для вакуумного, но и эффективного механического крепления заготовок.

13)    Датчик измерения и калибровки длины инструмента. Используется в станках с ЧПУ для переноса базовой точки на кромку фрезы, с учетом коррекции длины инструмента.

14)    Насадка-переходник для подключения воздуховода аспирационной установки входит в комплект поставки.
