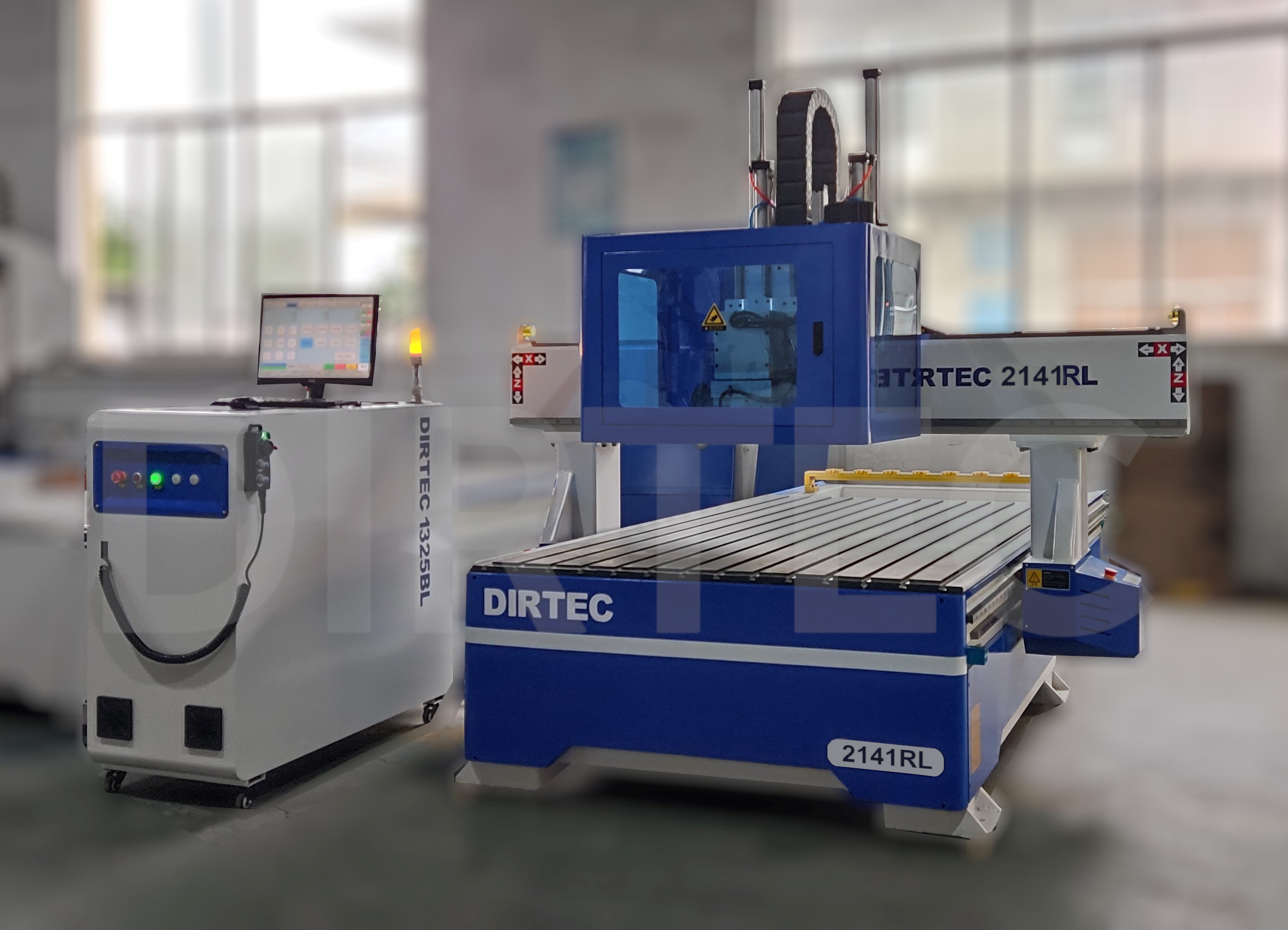

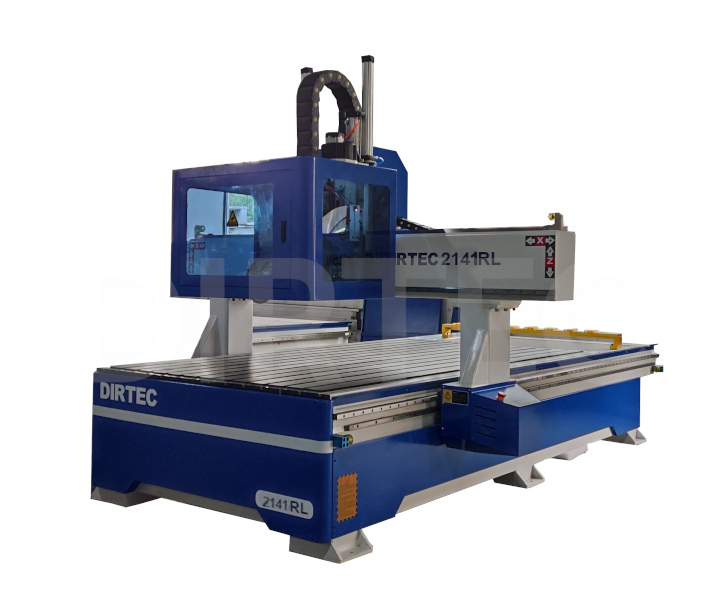

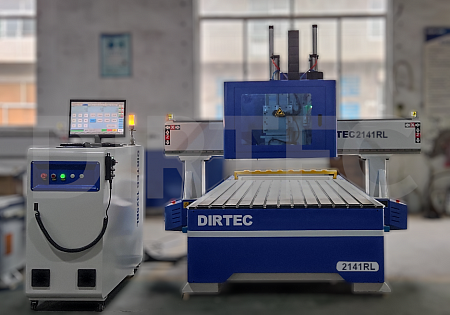

Фрезерный станок с ЧПУ DIRTEC 2141RL

Особенности и преимущества станка DirTec 2141RL.

1. В станке реализована функция эмуляции автосмены инструмента за счет попеременной работы шпинделей, плюс установлен поворотный пильный шпиндель (дисковая пила), что значительно ускоряет прямолинейный раскрой материала. Такая конструкция совмещает 3 станка в одном и сокращает время обработки изделия, увеличивая производительность. Благодаря пиле возможна замена функций форматно-раскроечного станка. За счет установки на станке группы шпинделей, автоматически переключаемых в процессе обработки, достигается высокая скорость работы и отпадает необходимость перепозиционирования заготовки замены режущего инструмента.

2. Одним из основных преимуществ данного станка является очень высокая жесткость конструкции станины. Станина состоит из рамы, имеющей помимо 2х продольных, 11 поперечных балок жесткости. Опоры цельнометаллические усиленные. Вес станка – 2450 кг.  Станина проходит обязательное снятие остаточного напряжения после сварки вибрационным методом.

3. Траверса и стойки портала станка изготовлены из стального профиля увеличенного сечения и толщины стенок.  Такая конструкция позволяет максимально эффективно гасить возникающие вибрации по сравнению с аналогами на основе алюминиевых сплавов. Усиленное крепление траверсы к стойкам портала осуществляется калеными болтами М10.

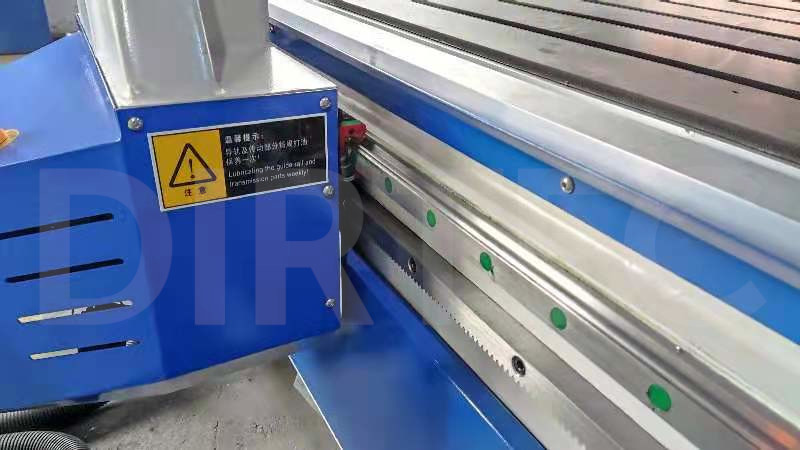

4. Станок по всем осям оснащен профильными линейными направляющими. Сечение направляющих 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 28 кН (килоньютонов). Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

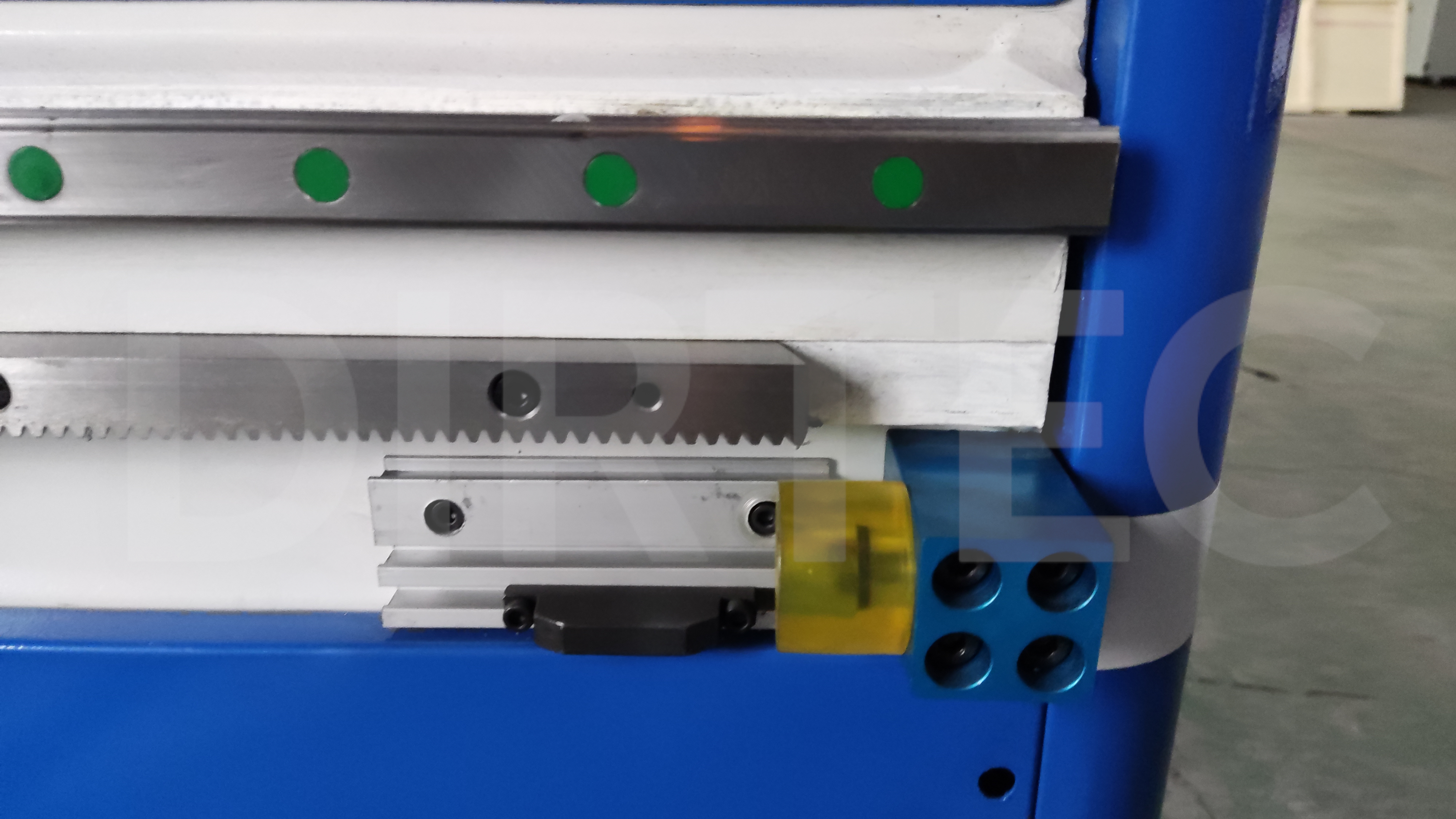

5. Передача по осям XY станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, значительно увеличивая скорость холостого перемещения.

6. Ось Z станка оснащена шарико-винтовой парой с диаметром вала 25 мм и шагом винта – 5 мм., серводвигатель, приводящий в движение ШВП оснащен электромеханическим тормозом. Ось Z станка оснащена специальной системой пневмоподдержки  шпиндельного узла, что помогает снизить нагрузку на ШВП и привод оси Z, при операциях подъема-опускания шпиндельного узла (в виду большого веса трех шпинделей), а также делает работу станка более надежной и быстрой.

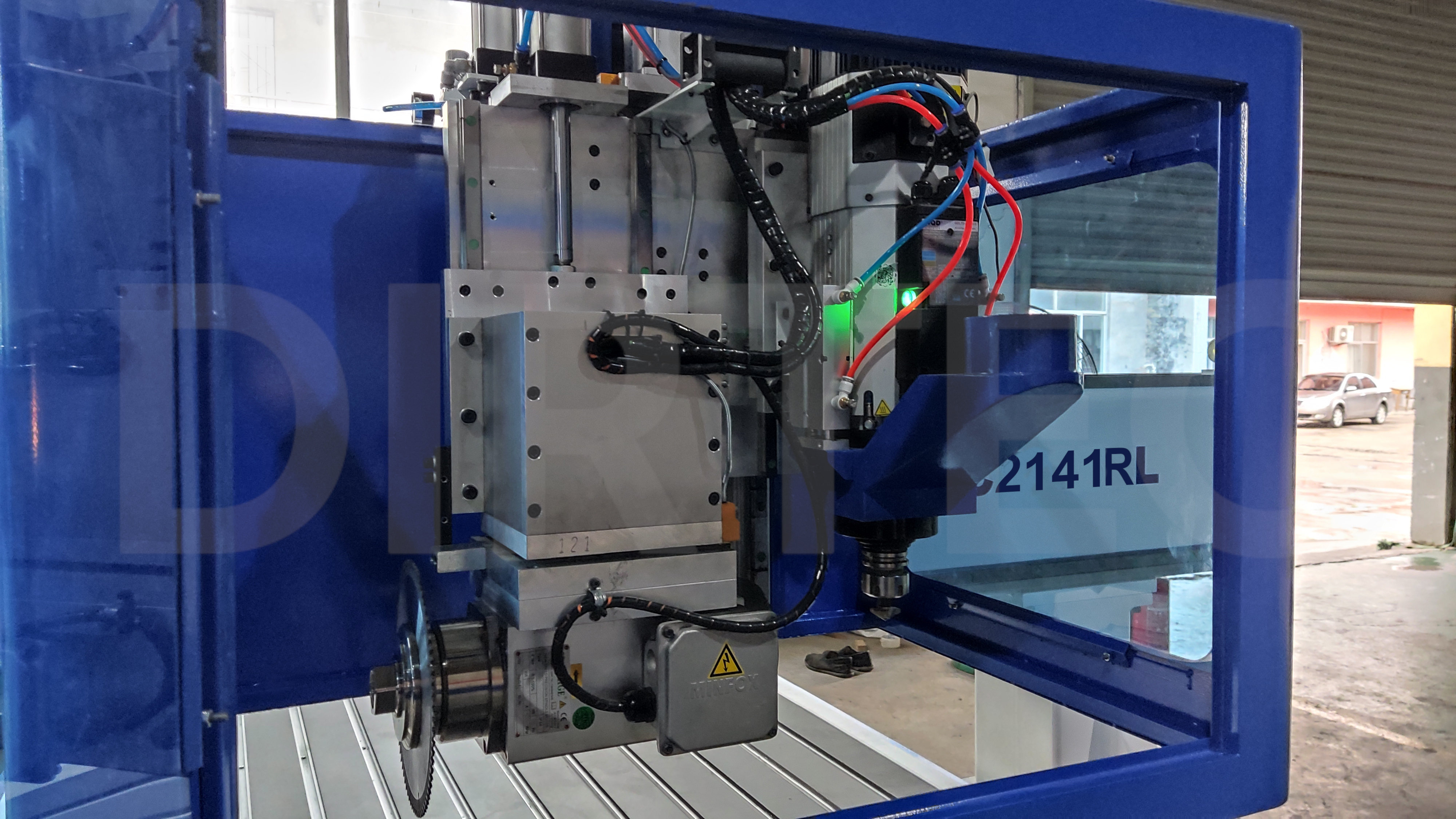

7. Станок оснащен тремя шпинделями, автоматически перемещяемыми в зону обработки за счет пневмоцилиндров. Выбор необходимого шпинделя происходит программно (по команде смены инструмента из управляющей программы), что позволяет полноценно и корректно просчитать обработку модели в CAM программе. Шпиндель мощностью 4,5 кВт установлен вертикально, второй, горизонтальный двухсторонний мощностью 3,5 кВт позволяет установить два инструмента (для обработки с разных сторон заготовки). Третий - поворотный пильный шпиндель (дисковая пила) выполняет  функции раскроечного станка. (Угол поворота дисковой пилы по оси Z от 0 до 180 градусов (обеспечивается сервоприводом).  В станке используются шпиндели воздушного охлаждения что является оптимальным решением с точки зрения эффективности и затрат для обработки большинства материалов.  Данные шпиндели в сочетании с инверторами Rituo – два 5,5 кВт и 3.7 кВт делают работу этого узла надежной и беспроблемной.

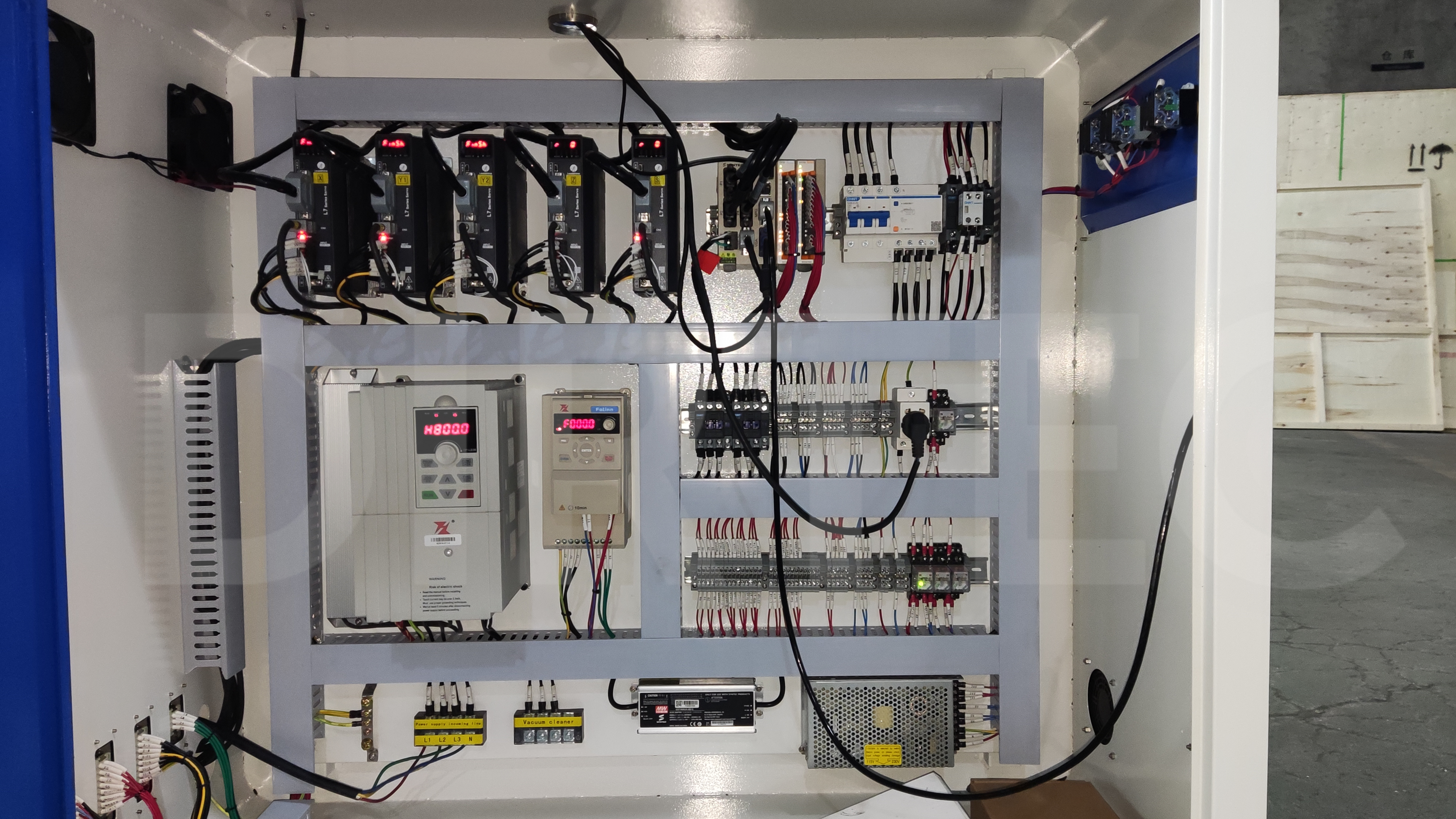

7. На станке используются полноценные сервоприводы Leadshine 0,75кВт. Гарантируют точность и динамику.

-высокая точность обусловлена встроенным энкодером и алгоритмами ПИД регулирования.

-высокая динамика достигается за счет постоянного крутящего момента на высоких оборотах вала и высоких показателей ускорения.

Ускорение основной показатель производительности при ряде видов обработки на фрезерных станках с ЧПУ.

8. Система управления станком – промышленная стойка ЧПУ для управления многофункциональными центрами с ЧПУ — Syntec  FC60CA  (Тайвань).

Стойки Syntec основаны на алгоритмах работы промышленных систем FANUC, SIEMENS и зарекомендовали себя своей надёжностью, функциональностью, гибкостью и удобством управления. Компания Syntec является одним из лидеров на рынке автономных промышленных систем управления станками.

9.  Станок оснащен автоматической системой смазки. Обеспечивает смазку направляющих по всем осям. Количество смазочного материала расходуется в минимальном количестве.

10.  Станок оснащен гибридным столом, позволяющим применять как вакуумное крепление заготовки, так и механическое (с помощью струбцин). Для увеличения силы прижима заготовок малой площади вакуумный стол разделен на 6 вакуумных зон.
