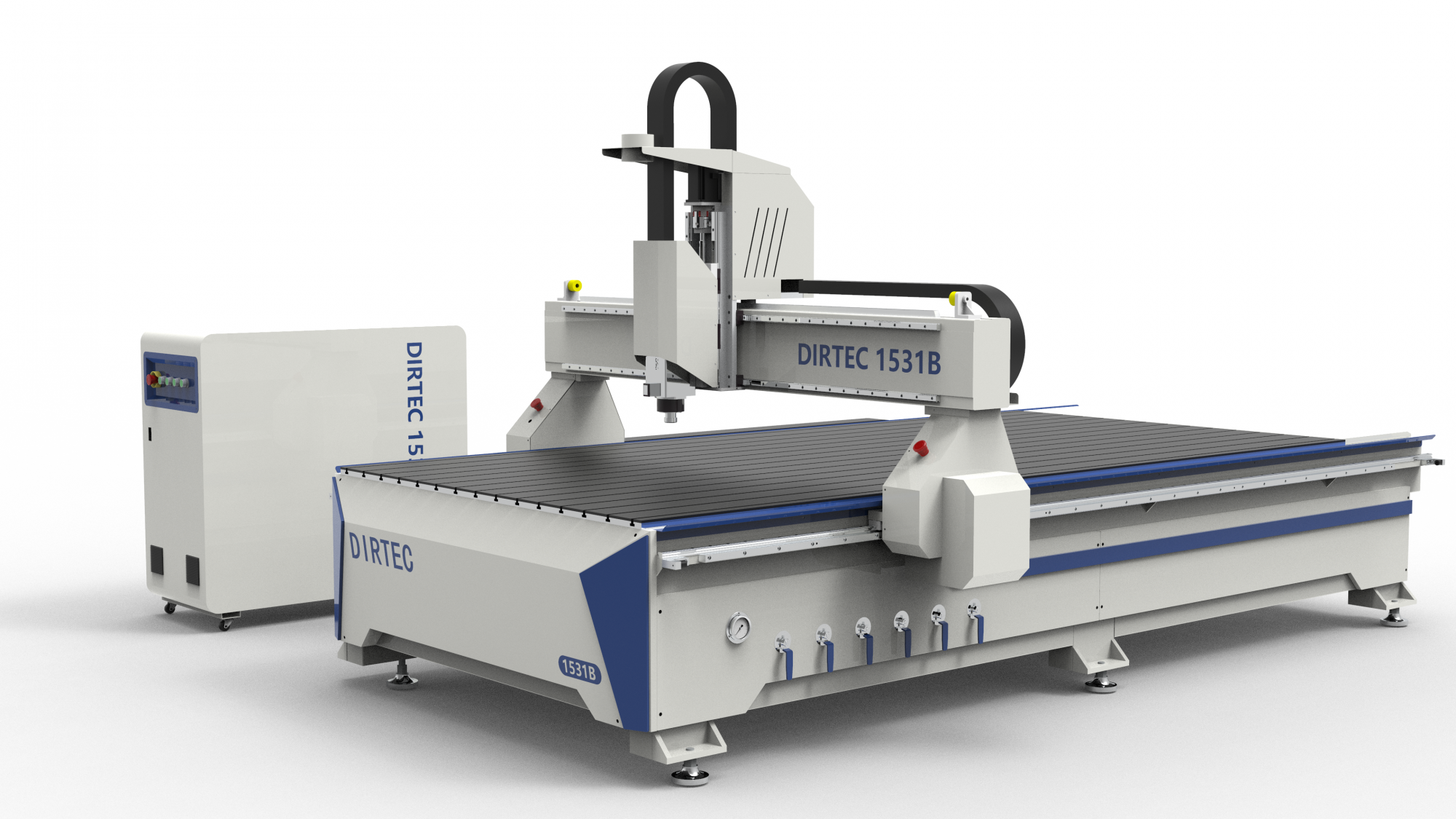

Фрезерный станок с ЧПУ DIRTEC 1531B

Особенности и преимущества станка DIRTEC 1531В

Данные конструктивные особенности позволяют достичь высокой жесткости и геометрической точности, а следовательно, дают возможность вести скоростную и силовую обработку материалов с высокой точностью.

2. Траверса станка изготовлена из толстостенной стальной профильной трубы большого сечения Толщина стенки - 8мм. В базовой комплектации станок имеет клиренс 220 мм, что является оптимальным как для рельефной 3D обработки, так и силового раскроя. Возможно увеличение клиренса портала до 300 мм, что удобно при обработке высоких заготовок и позволяет устанавливать поворотное устройство большого диаметра.

3. Станок по всем осям оснащен профильными линейными направляющими. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют высокую динамическую грузоподъемность – 22 кН (килоньютонов).

4. Передача по осям XY станка осуществляется высококачественной косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также преимущества перед рейкой прямой, увеличивая скорость холостого перемещения.

5. Ось Z оснащена шарико-винтовой парой (ШВП) с увеличенным диаметром 25 мм и шагом винта – 5 мм. Что позволяет снизить нагрузку на привод оси Z.

6. Шпиндель мощностью от 3,7 кВт водяного охлаждения является оптимальным решением с точки зрения эффективности и затрат для обработки большинства материалов. Водяное охлаждение шпинделя является более надежным с точки зрения поддержания постоянного температурного режима, что гарантирует меньший износ подшипников и более долгий срок службы. Данный шпиндель в сочетании с качественным инвертором делает работу этого узла надежной и беспроблемной. Табло регулировки режимов инвертора выведено на переднюю панель станка.

7. На станке установлены шаговые двигатели с крутящим моментом 80 кг/см, что в сочетании с высоковольтными драйверами шаговых двигателей Leadshine DMA 860H (до 80 В) даёт максимальный крутящий момент при скоростной обработке.

8. Система управления станком – DSP пульт M-130 (DM-500). Данная система управления зарекомендовала себя своим удобством, функциональностью и оперативностью. Меню русифицировано.

9. Блок управления расположен в шкафу управления. Размещение электроники в отдельном шкафу позволяет избежать непосредственного контакта электроники с вибрациями, при силовой обработке.

10. Станок оснащен импульсной автоматической системой смазки. Обеспечивает смазку направляющих по всем осям. Подобная система смазки позволяет упростить ТО станка, повышает ресурс работы направляющих, экономит время оператора. За счет импульсной, порционной подачи смазки уменьшается расход масла и вероятность попадания масла с направляющих на заготовку.

11. Концевые датчики на станке: индуктивные, марки OMRON (Япония), надежны и долговечны.
